S920X08

S920X08

品牌: 全爱科技
型号: KP 920

价格:

KP 920模组是基于KP 920处理器的计算模组,主要面向边缘控制、智能制造、医疗、 交通、通信等领域,具有高性能计算、高能效、高密度、易集成等优点。

  • 产品介绍
  • 规格参数
  • 商品资源
  • 购买须知

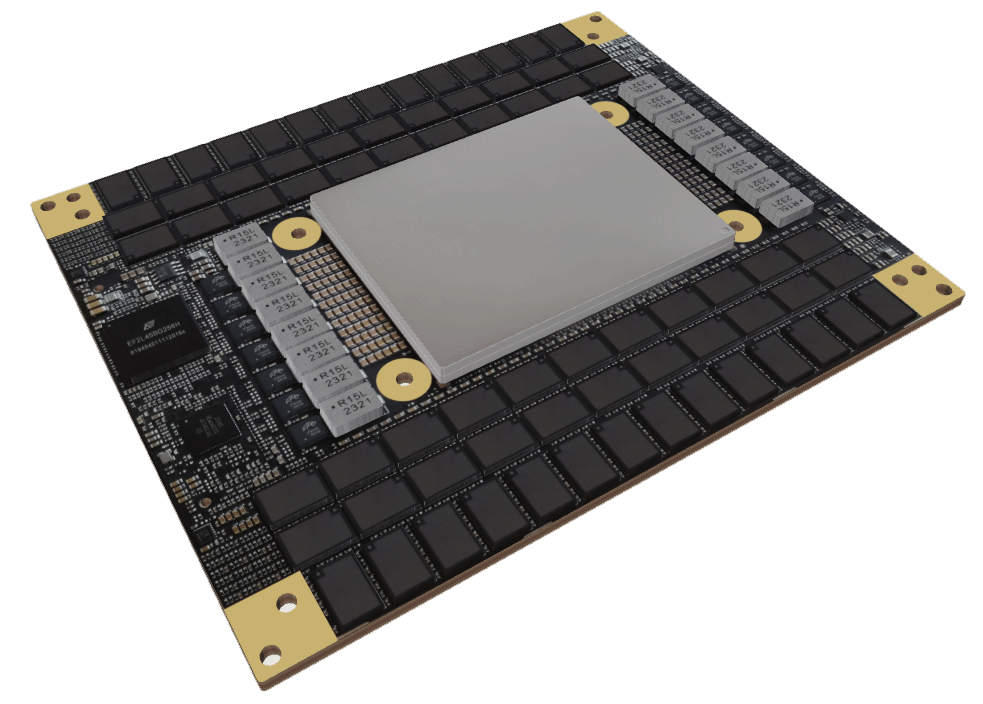

S920X08模组是基于920系列处理器的计算模组,主要面向边缘控制、智能制造、医
疗、交通、通信等领域,具有高性能计算、高能效、高密度、易集成等优点。
BMC模组是基于1711芯片的管理模组,主要配套S920X08模组使用,集成VGA、
USB、SGMII、PCIe等接口。
指标项 规格
尺寸 ● 102mm*130mm
● 背面限高2mm,正面限高4.5mm。
连接器 688PIN阵列连接器,配高5mm。
CPU 920处理器,64bits-Taishan架构,24/32核,2.6GHz。
内存 4通道DDR4-2933M,最大128GByte,支持ECC。
片间互联 1*X8 HCCS@240Gpbs,支持2P互联。
网络 ● 8个物理以太网,支持GE或者XGE,支持PFC for 8TC DCB,
Normal for normal Ethernet协议。
– Serdes连接PHY芯片,出电口。
– Serdes连光模块,出光纤口。
– Serdes通过背板互联。
●支持速率组合一
– 2 x 100GE(PFC/Normal)
– 2 x 50GE(PFC/Normal)
– 2 x 40GE(PFC/Normal)
– 2 x 25GE(PFC/Normal)
– 2 x 10GE(PFC/Normal)– 2 x GE(Normal)
 ●支持速率组合二
– 4 x 50GE(PFC/Normal)
– 4 x 25GE(PFC/Normal)
– 4 x 10GE(PFC/Normal)
– 4 x GE(Normal)
 ●支持速率组合三
– 8 x 25GE(PFC/Normal)
– 8 x 10GE(PFC/Normal)
– 4 x GE(Normal)+4 x 25GE(Normal)/4 x 10GE(Normal) /4 x
 GE(Normal)
PCIe ● 3个PCIe4.0控制器,最大40Lanes。
PCIe0、PCIe1可分别配置为1个X16、2个X8、4个X4、8个X2接
口,每个控制器最大支持8个Port;PCIe2可以分别配置为1个
X8、2个X4、4个X2接口,最大支持4个Port。PCIe1 Port0支持
EP模式。
● 3个PCIe 控制器支持:GEN4(16Gbps)、GEN3(8Gbps)、
GEN2(5Gbps)、GEN1(2.5Gbps)。
●支持P-N极性翻转。
存储 ●提供2个X8 SAS 3.0控制器。–支持SAS 3.0,向下兼容SAS2.0 和SAS1.0。–支持SATA 3.0,向下兼容SATA 2.0 和SATA 1.0。
● SAS支持12G/6G/3G/1.5G 四种速率,SATA 支持6G/3G/1.5G 速
率,同时可以实现速率的自协商。
●可以不经过Expander,最大直连8个SAS或者SATA盘,两者可以
混插。
●可以连接SAS Expander,扩展更多磁盘。
●提供1 个X2 SATA 控制器。–支持SATA 3.0,向下兼容SATA 2.5。–支持AHCI 1.3,向下兼容 AHCI 1.2。–支持6G/3G/1.5G 速率自协商。–支持直连两个SATA 盘。
●支持NOR Flash控制器(BIOS)支持单线、双线和四线模式,最
大频率50MHz。
USB 1*USB3.0+2*USB2.0
串口 2*UART(两线模式)
其他接口 ● 6*I2C(1个支持IPMB)
● 2*MDIO
● 1*LPC
● 1*Hisport(自定义串行通信接口)
● 1*SGPIO
● 11*GPIO(复用)
● 1*JTAG(可复用为GPIO)
管理维护 ●提供IMU管理单元–支持状态收集,平台健康监测–工作频率800MHz–支持BootRom安全启动
●提供CPLD管理模块–支持看门狗,支持电压监测–支持CPU内部温度,板载温度监测–支持过温告警指示,错误指示等–支持带外升级固件
加速功能 集成多个硬件加速器,提供比软件方式更高的性能,同时降低PCU
负载。
●支持ZIP 进行压缩和加压缩加速
●支持HPRE 运算
●支持RAID 引擎
●支持SEC 引擎
推荐工作环境 ●存储温度:25℃
●工作温度:0℃~40℃
●温度变化每小时小于20℃
●相对湿度:40% RH~60% RH非凝结
●湿度变化每小时小于20% RH
极限工作环境 ●存储温度:-40~125℃
●相对湿度:5% RH~95% RH非凝结
●最大节温:105℃
海拔 ≤3050m,高出900m时,工作温度按照每300m降低1℃计算。
腐蚀性气体污
染物
腐蚀产物厚度最大增长速率:
●铜测试片:300 Å/月(满足ANSI/ISA-71.04-2013定义的气体腐
蚀等级G1)
●银测试片:200 Å/月
颗粒污染物 ●符合数据中心清洁标准ISO14664-1 Class8。
●机房无爆炸性、导电性、导磁性及腐蚀性尘埃。
供电 ● 12V±5%,最大20A
● 3.3V_STB (-1%+3%),最大2A

全爱科技已设立服务机构:

全爱科技(上海)有限公司

后羿科技(北京)有限公司

全爱智能科技(浙江)有限公司



授权代理商:

北京

上海

深圳

西安

全爱科技京东旗舰店:https://ic-item.jd.com/10026210279485.html
保质期:一年
